AI与高性能计算（HPC）将成为阛阓最大主力，占据55%的阛阓份额。

台积电资深副总司理兼副首席运营长张晓强在年度时候论坛上示意，AI 将是东说念主类历史上最具影响力的科技，预估到 2030 年，群众半导体产值将达 1.5 万亿好意思元，宣告由 AI 驱动的半导体新纪元已厚爱到来。

张晓强示意，从生成式 AI 到交互式 AI，东说念主工智能的发展速率已远超行业预期。AI 的普及变成了强壮的飞轮效应，从模子考试到终局推理，算力提高带动坐蓐力与价值创造，进而诱导更多资金插足、催生更大算力需求，推进半导体需求迎来爆发式增长。

受益于这一趋势，预测 2026 年群众半导体产值将冲破 1 万亿好意思元，到 2030 年全体阛阓畛域更将攀升至 1.5 万亿好意思元。届时，AI 与高性能计算（HPC）将成为阛阓最大主力，占据 55% 的阛阓份额；智高东说念主机孝敬约 20%，汽车电子与物联网各占约 10%。张晓强还提到，晶圆代工模式将芯片想象与制造拆分，大幅加速了产业创新，当今市面上的 AI 加速器实在一王人依托这一营业模式发展。

硬件架构层面，现时 AI 系统高度依赖先进逻辑芯片与高带宽内存（HBM）的整合。为知足翌日 AI 推理对低延迟、高带宽数据读取的严苛条目，台积电正与内存厂商深度谀媚，后续将给与 3DIC 时候，把 DRAM 径直堆叠在运算逻辑芯片上方，以此冲破内存传输瓶颈。此外，面向多芯片集成的行业趋势，除 3D 堆叠时候外，张晓强宝贵强调了共封装光学（CPO）时候的伏击性，并直言翌日超高速信号传输领域只有光学时候可行。

张晓强指出，AI 的巨大影响力正快速蔓延至终局角落修复。在智高东说念主机与通讯领域，2026 年旗舰手机已运转给与台积电 3 纳米工艺。同期，为适配翌日 6G 通讯十倍级的数据传输速率增长，射频（RF）连结时候已进入台积电 6 纳米工艺期间，相机图像信号管束器（ISP）的时候架构也在向能效更高的工艺迭代。

在智能眼镜领域，张晓强相当看好其发展后劲，以为智能眼镜是连结东说念主脑与云表超算中心最有用的载体。跟着台积电将高压泄露时候落地先进工艺、大幅诽谤功耗，翌日耗尽者有望以亲民价钱，买到毛糙且体验出色的智能眼镜产物。

车用领域方面，张晓强示意，当代汽车早已不仅仅机械产物，更贴切的定位是软件界说的电子产物。为终了 L5 级自动驾驶所需的浩瀚算力，翌日车载计算芯片将从当下的 5 纳米快速向 3 纳米乃至 2 纳米工艺演进，微铁心器（MCU）也正朝着 16/12 纳米工艺升级。

终末在东说念主形机器东说念主领域，这类产物买通假造与物理寰球，需要强壮的逻辑运算中枢以及海量传感器集成，行业方式如同 20 年前的 PC 阛阓，世界杯直播将成为半导体产业的下一个增长新蓝海。

张晓强在追忆时强调，1.5 万亿好意思元畛域的半导体产业，还将带动数倍体量的电子信息科技关联阛阓。他示意，中国台湾处在群众 AI 篡改的中枢节点，领有群众最完善的产业生态，台积电对此充满信心，将握续联袂广达等客户及行业巴合伙伴，共同打造 AI 产业期间的全新高度。

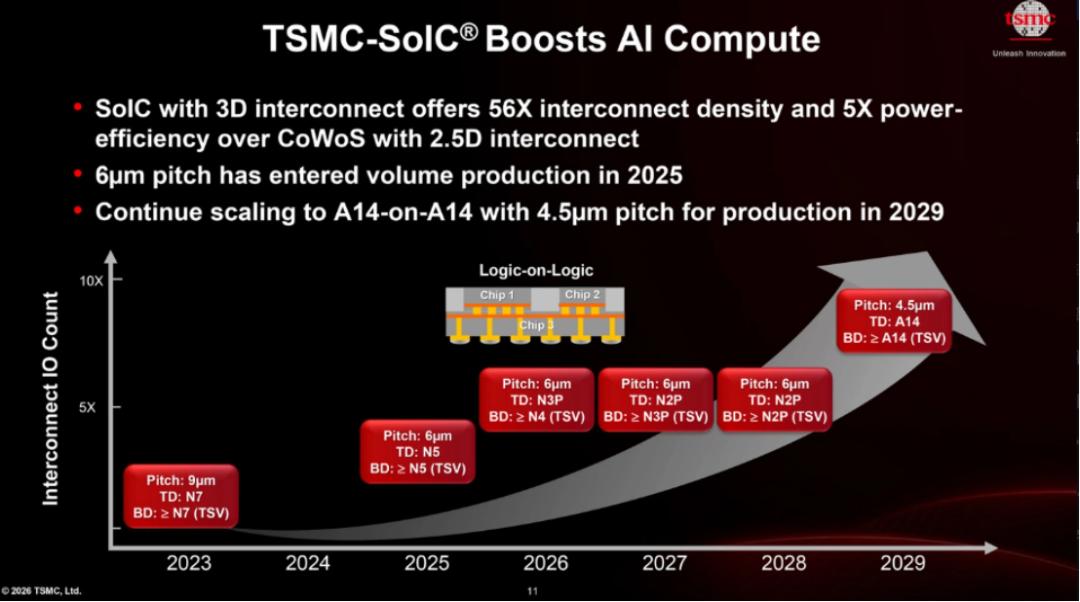

跟着 AI 与高性能运算（HPC）对芯片性能的条目日益严苛，先进封装时候已成为驱动性能升级的中枢关键。台积电在 2026 年北好意思时候论坛上公布了最新 SoIC 3D 封装时候途径图，晓谕将于 2029 年进一步减轻互联间距，并推出 A14 对 A14 的 SoIC 堆叠时候，彰显其在先进封装领域的苍劲布局策划。

凭据台积电最新公布的时候途径图，SoIC 的互联间距将从当今的 6 微米（μm），在 2029 年大幅减轻至 4.5 微米。这项间距微缩时候对夹杂键合芯片堆叠至关伏击，径直决定了芯片之间可容纳的垂直互联数目。台积电示意，预测 2029 年量产的 A14 对 A14 SoIC 时候，芯片间 I/O 密度将比 N2 对 N2 的 SoIC 提高 1.8 倍。

SoIC 从属于台积电 3DFabric 先进封装时候体系，旨在通过超高密度垂直堆叠时候减轻芯片体积、提高全体性能，同期诽谤电阻、电感与电容参数。本次时候途径图的中枢变革，是从传统的靠近背（face-to-back）堆叠转向靠近面（face-to-face）堆叠。靠近背架构下，信号需要经由更为复杂的传输旅途，包含底层芯片的硅通孔；而给与靠近面堆叠时，两颗芯片的有源金属层可径直对王人，通过夹杂铜键合工艺终了互联，大幅缩小芯片间传输旅途。

据博通（Broadcom）实测数据泄露，靠近面堆叠的信号密度可达每过去毫米 14000 个信号，远超靠近背堆叠的 1500 个信号。时候冲破带来了更高带宽与更低延迟，不外行业仍需握续攻克随之而来的制造工艺与散热费事。当今台积电高密度芯片堆叠时候已进入落地运用阶段，富士通（Fujitsu）专为 AI 与 HPC 负载想象的 Monaka 管束器，有望成为首批受益于靠近面芯片堆叠时候的产物之一。

此外，博通在 2026 年 2 月晓谕，已厚爱出货和会 2.5D 集成与 3D-IC 靠近面堆叠时候的 3.5D XDSiP 平台，并基于该平台打造 2 纳米定制计算 SoC，供给 Monaka 形状使用，终了计算、内存与会聚 I/O 在紧凑型封装内沉寂彭胀。这款管束器预测 2027 年厚爱推出，届时将考据高密度靠近面堆叠时候是否具备营业化量产的经济价值。

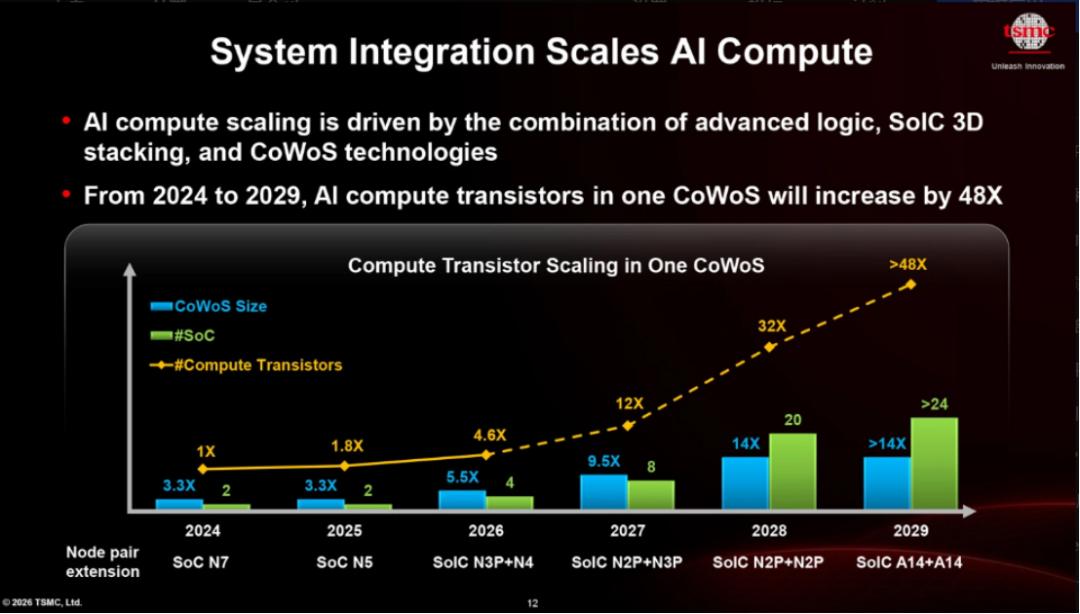

这份 SoIC 时候途径图，契合了群众半导体产业的发展趋势。跟着先进制程工艺微缩老本攀升、时候难度加大，晶圆代工场与芯片想象企业正将性能提高的要点转向先进封装领域，涵盖更大尺寸中介层、更高密度芯片互联、堆叠缓存以及 HBM 集成等标的。受老本、良率、散热拘谨和想象复杂度等身分影响，台积电 2029 年的时候主义，并不料味着通盘高端管束器都会全面给与最高规格的 SoIC 决策。但这份途径图明晰标明，台积电已将垂直堆叠整合视为先进制程政策的中枢复旧，而非局限于小众细分的封装时候选拔。
